MPT-Sattelflansch Q50-2,5

MPT-Sattelflansch

MPT-Sattelflansch für Tragprofil Q50, feuerverzinkt

Varianten als Liste anzeigen
Auswahl zurücksetzen
Art.-Nr.: 131837
Für Profile: Q50-2,5
Abgabeeinheit: 1 Stück
Gewicht/ME: 4,850 kg
Stück

Anwendung

  • Stabiler Sattelflansch in drei Größen zur Aufnahme von MPT-Tragprofilen Q50, Q80, Q100 bzw. Q150 zum Wand-, Boden- und Deckenanschluss

Ihre Vorteile

  • Zur schnellen rationellen Montage von Traversen aus MPT-Tragprofilen
  • Stabile Grundplatte zur sicheren Befestigung am Baukörper
  • Normgerechte Feuerverzinkung für flexiblen Einsatz sowohl im Außen- als auch Innenbereich
  • Rundgeschweißte Ausführung des profilierten Auflagesattels gewährleistet hohe Formstabilität des Flansches
Kurzbeschreibung
MPT-Sattelflansch für Tragprofil Q50, feuerverzinkt
Schienensysteme
für MPT-Profile
Produkttyp
Anbindungsteile
Für Profile
Q50-2,5
Material
Stahl
Oberfläche
feuerverzinkt

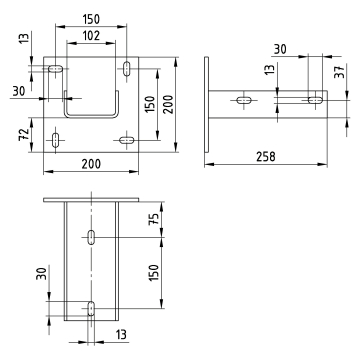

Maß B
150 mm
Maß A
200 mm
Maß a
57 mm
Maß a1
37 mm
Maß b
72 mm
Maß L
258 mm
Maß l1
75 mm
Maß l2
150 mm
Maß s
8 mm
Max. empfohlene Belastung Zug
12.500 N
Anzugsdrehmoment
65 Nm
Zolltarifnummer
73269060
eCl@ss 7.1
23-36-02-90
eCl@ss 11.1
23-36-02-90
Weitere technische Details finden Sie im Datenblatt.
