Neues Festpunkt-Abspannsystem FPA

Für eine stabile Rohrfixierung mit flexiblem Abstand zum Baukörper

Das neue Festpunkt-Abspannsystem FPA von MÜPRO ermöglicht eine in der Höhe variable Abspannung zum Baukörper. Die geringe Anzahl an Bauteilen sowie die einfach zu montierenden Produkte machen das System besonders anwenderfreundlich.

Bei der Befestigung von warm- und kaltgehenden Rohrleitungen gilt es, Rohrausdehnungen angemessen zu berücksichtigen, um teure Folgeschäden zu vermeiden. Korrekt gesetze Fest- und Lospunkte sorgen für eine entsprechend stabile und sichere Fixierung der Rohrleitungen. Bei der Montage von Festpunkten ist dabei oftmals eine in der Höhe flexible Abspannung zum Baukörper gefragt – vor allem im Falle einer nachträglichen Montage.

Das neue Festpunkt-Abspannsystem FPA von MÜPRO ermöglicht eine solch variable Abspannung für drei Lastfälle: 3 kN, 11 kN und 21 kN. Das System besteht dabei jeweils mindestens aus einem Abspann- und einem Stützset FPA sowie dem entsprechenden Zubehör.

Schnell und einfach montiert

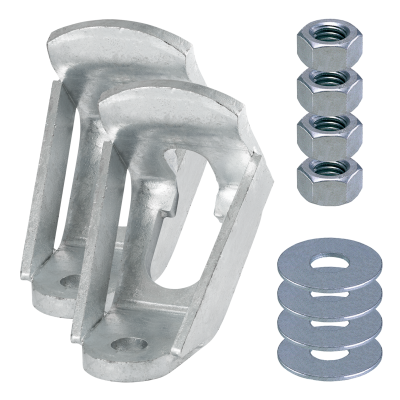

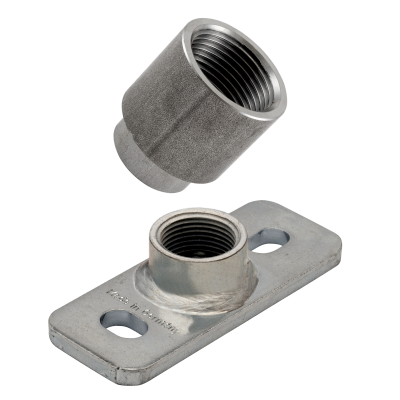

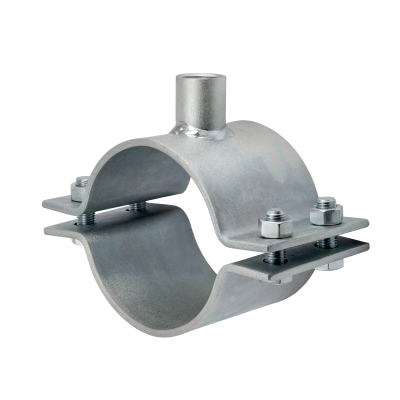

Die Rohrleitung wird an einer Festpunktschelle über ein bis zwei Gewinderohre mithilfe des Stützsets beziehungsweise einer Grundplatte am Baukörper befestigt. Die Abspannung erfolgt in einem 45° Winkel mithilfe des Abspannsets über Gewindestangen, die zwischen Festpunktschelle und Baukörper gespannt werden. Durch passende Auswahl und entsprechendes Ablängen der Gewindestäbe und -rohre kann mit dem Festpunkt-Abspannsystem FPA so bei unterschiedlichen Abständen zwischen Rohrleitung und Baukörper eine zuverlässige Befestigung realisiert werden.

Eine Matrix im MÜPRO Produktkatalog ermöglicht die einfache Auswahl der benötigten Produkte über passende Abspann- und Stützsets FPA sowie Grundplatten, basierend auf dem zu berücksichtigenden Lastfall. Die fertig gepackten Sets und die übersichtliche Anzahl an Bauteilen vereinfachen die Lagerhaltung und das Handling auf der Baustelle.

Erweiterter Einsatzbereich: Aussteifung von Rahmenkonstruktionen

Das Abspannset bietet sich neben dem Abspannen von Festpunkten auch für das Aussteifen von Rahmenkonstruktionen aus MÜPRO MPT-Tragprofilen an. Das Abspannelement (M12) des Abspannsets wird hierbei direkt im MPT-Schienenschlitz mit der MPT-Hammerkopfschraube befestigt. Das Verspannen des Rahmens führt zu einer erhöhten Steifigkeit und stabilisiert so die Schienenkonstruktion. Die ausschließlich feuerverzinkte Ausführung des Abspannelements gewährleistet zudem den Einsatz im Innen- und Außenbereich.
