| Segment | Anwendung |
| Sanitär- und Heizungsinstallation | Mehrfachbefestigung von Rohrleitungen auf Wand-, Decken- und Installationstrassen. Häufig in Kombination mit schallgedämmten Rohrschellen zur Reduzierung der Körperschallübertragung. |
| Lüftungstechnik | Befestigung von Lüftungskanälen, Lüftungsgeräten und Luftleitungssystemen an abgehängten Schienen- und Trassenkonstruktionen. Bei erhöhten Schallschutzanforderungen auch mit schalltechnischer Entkopplung. |
| Kälte- und Klimatechnik | Tragkonstruktionen für gedämmte Kälte- und Klimaleitungen. Die Befestigungssysteme unterstützen eine wärmebrückenarme Ausführung und den Schutz der Dämmung an den Befestigungspunkten. |
| Industrie- und Anlagenbau | Traversen-, Rahmen- und Sonderkonstruktionen für Prozessrohrleitungen, Medienleitungen sowie technische Anlagen mit hohen Lastanforderungen und großen Spannweiten. |
| Wohnungs- und Objektbau | Schalltechnisch optimierte Befestigungslösungen für Rohr- und Leitungsanlagen gemäß den Anforderungen an den baulichen Schallschutz, beispielsweise nach DIN 4109. |
| Elektroinstallation und Kabelmanagement | Tragsysteme für Kabeltrassen, Kabelrinnen und Leitungsführungen in Gewerbe-, Industrie- und Infrastrukturprojekten. |
| System | Anwendungsschwerpunkt |
| MPC-System | Vielseitiges Schienensystem für leichte bis mittlere Lasten für Rohrleitungen, Lüftungskanäle und technische Anlagen mit zahlreichen Profilgrößen. Erhältlich in verzinkter, feuerverzinkter sowie Edelstahl-Ausführung (V2A und V4A). Passende Schalldämmelemente ermöglichen schalltechnisch optimierte Befestigungslösungen. |
| MPR-System | Systemschienen mit durchgängiger Verzahnung für eine schnelle, sichere und verdrehsichere Montage von Rohr-, Lüftungs- und Kabeltrassenkonstruktionen. Verfügbar in sendzimirverzinkter, feuerverzinkter und Edelstahl-Ausführung (V4A). |
| MPT-System | Schwerlast-Schienensystem für hohe Lasten und große Spannweiten in der technischen Gebäudeausrüstung sowie im Industrie- und Anlagenbau. Ideal für Tragkonstruktionen von Rohrleitungen, technischen Anlagen und Sonderkonstruktionen, auch in Kombination mit Rohrschlitten und Klemmsystemen. |
Die Anforderungen an Installationsschienen ergeben sich aus den Lasten der Tragkonstruktion, den Schall- und Brandschutzanforderungen sowie den Eigenschaften des Untergrunds. MÜPRO unterstützt die Planung mit statischen Auslegungen und Berechnungsnachweisen für Schienen- und Befestigungskonstruktionen; die eingesetzten Dübel verfügen über die jeweils erforderlichen Zulassungen und Verwendbarkeitsnachweise.
Für Anwendungen mit erhöhten Schallschutzanforderungen stehen schallentkoppelte Konsolensysteme und DÄMMGULAST® Schienenprofile zur Verfügung, die zur Einhaltung der Anforderungen an den baulichen Schallschutz nach DIN 4109 und VDI 4100 beitragen. Für brandschutzrelevante Anwendungen sind geprüfte Befestigungslösungen und Konstruktionen verfügbar, die entsprechend den geltenden Prüf- und Nachweisverfahren bewertet wurden.
Als nach ISO 9001:2015 zertifiziertes Unternehmen entwickelt und produziert MÜPRO in Deutschland. Umweltproduktdeklarationen (EPDs) nach ISO 14025 und EN 15804+A2 schaffen Transparenz über die Umweltwirkungen von MPC- und MPR-Schienensystemen und unterstützen die Nachhaltigkeitsbewertung von Gebäuden, beispielsweise im Rahmen von DGNB-, LEED- oder BREEAM-Zertifizierungen.

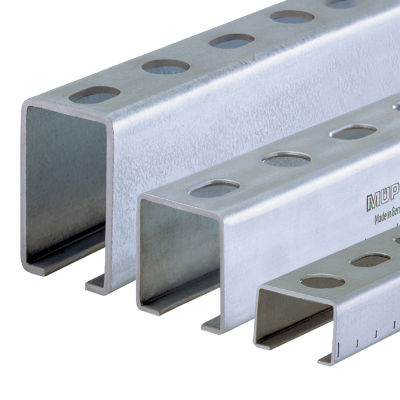

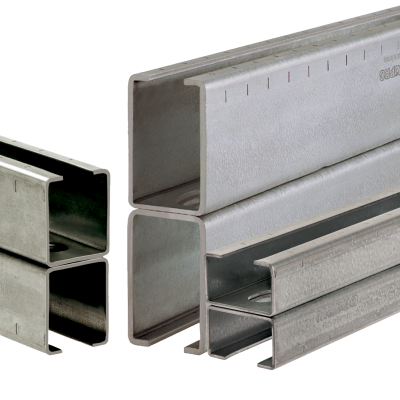

MPC-Profile bieten mit acht Profilgrößen und verschiedenen Oberflächen ein besonders breites Einsatzspektrum für Trag- und Befestigungskonstruktionen. MPR-Profile basieren auf einem durchgängigen 41-mm-Raster und verfügen über einen verzahnten Schienenschlitz, der Anbauteile formschlüssig und verdrehsicher fixiert. Damit steht MPC für maximale Flexibilität, während MPR auf eine schnelle und sichere Montage im 41-mm-System ausgelegt ist.
MPT-Profile werden für Schwerlastanwendungen in der Haustechnik sowie im Industrie- und Anlagenbau eingesetzt. Sie eignen sich besonders für große Rohrnennweiten, hohe Lasten und Rohrleitungssysteme mit ausgeprägten Längenausdehnungen und werden häufig in Kombination mit Rohrschlitten und Klemmsystemen verwendet.
Der zulässige Abstand zwischen den Abhängepunkten einer Installationsschiene hängt von der Profilgröße, der zu tragenden Last, der Spannweite sowie den Anforderungen an die zulässige Durchbiegung ab. Pauschale Angaben sind daher nicht möglich. Die erforderlichen Stützweiten werden im Rahmen der statischen Auslegung projektbezogen ermittelt und im Berechnungsnachweis dokumentiert.
Installationsschienen können direkt an der Decke befestigt oder mit zum Beispiel Gewindestangen abgehängt werden. Welche Befestigungsart geeignet ist, hängt von den Lasten der Konstruktion, den statischen Anforderungen und dem vorhandenen Untergrund ab. Für Beton, Stahlkonstruktionen und Trapezblech kommen unterschiedliche Befestigungsmittel und zugelassene Befestigungssysteme zum Einsatz.

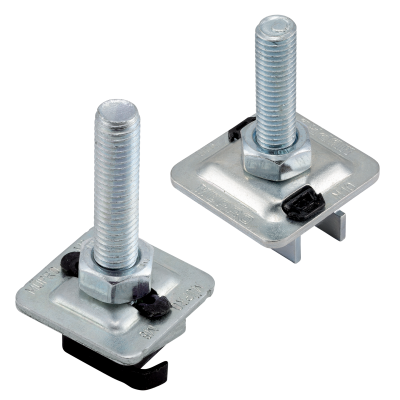

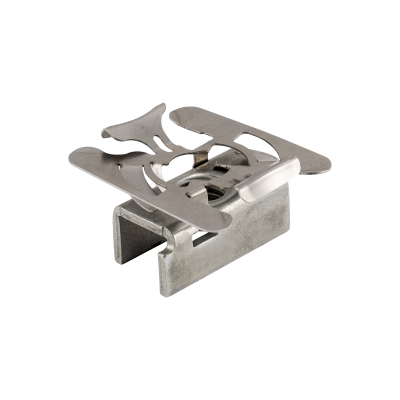

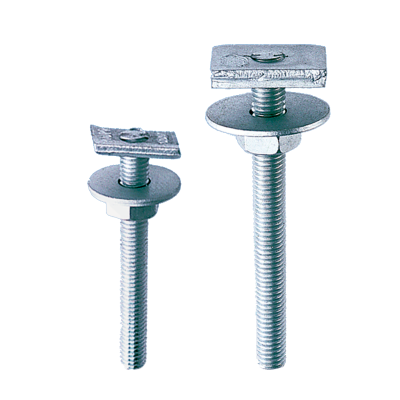

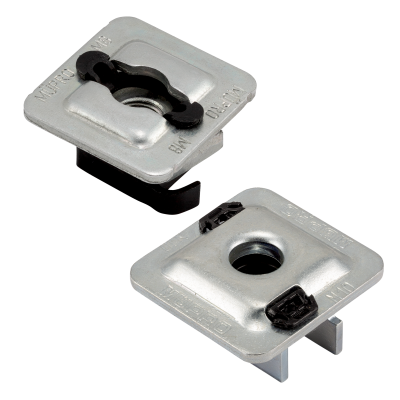

Rohrschellen werden mithilfe von Befestigungselementen wie Hammerkopfbefestigern, Schnellbefestigern oder Schienenmuttern an der Installationsschiene montiert. Die Montageschlitze erlauben dabei eine flexible Positionierung und spätere Anpassung der Rohrbefestigung.
Durch die Kombination aus Rohrschellen mit Schalldämmeinlage und einer schalltechnisch entkoppelten Schiene – etwa mit DÄMMGULAST® Schienenprofilen oder Konsolensets mit Schalldämmung. Damit wird der Übertragungsweg an beiden kritischen Punkten unterbrochen.
Für Außenbereiche sowie feuchte und korrosionsbelastete Umgebungen stehen Installationsschienen in feuerverzinkter und rostfreier Edelstahl-Ausführung zur Verfügung. Auch Konsolen, Verbindungselemente und weiteres Zubehör sind in korrosionsbeständigen Ausführungen erhältlich. Welche Werkstoff- und Oberflächenvariante geeignet ist, richtet sich nach den Umgebungsbedingungen und der am Einsatzort vorliegenden Korrosivitätskategorie.
Ja, Installationsschienen können auf der Baustelle auf die benötigte Länge zugeschnitten werden. Bei verzinkten und feuerverzinkten Ausführungen sollten die Schnittkanten anschließend fachgerecht nachbehandelt werden, um einen dauerhaft wirksamen Korrosionsschutz sicherzustellen. Alternativ können die Profile auf Wunsch werkseitig auf Maß gefertigt und geliefert werden.
Nach der kostenlosen Registrierung im Onlineshop können Sie alle Profile, Konsolen und Anbauteile direkt bestellen. Auf Wunsch mit vorheriger technischer Auslegung durch unsere Planungsabteilung.
Ja. Für MÜPRO MPC- und MPR-Systemschienen aus sendzimirverzinktem Stahl sowie für die zugehörigen Schienenkonsolen liegen eigene Umweltproduktdeklarationen (EPDs) vor. Die EPDs wurden nach ISO 14025 und EN 15804+A2 erstellt und unabhängig durch Dritte verifiziert. Dadurch können die Umweltwirkungen der Befestigungssysteme transparent dokumentiert und in Gebäudezertifizierungen sowie Ökobilanzen berücksichtigt werden.
