Festpunkte spielen eine zentrale Rolle bei der Planung von Fest- und Lospunkten, da sie die Ausdehnungsrichtung der Rohrleitung vorgeben. Da sich das Rohr am Festpunkt nicht bewegen kann, erfolgt die Längenausdehnung gezielt in die gewünschte Richtung. Dadurch lassen sich Rohrbewegungen kontrolliert über Dehnungsschenkel, Rohrbögen oder Kompensatoren aufnehmen.
Ohne definierte Festpunkte verteilt sich die thermische Ausdehnung unkontrolliert über die gesamte Rohrtrasse. Dies kann zu zusätzlichen Belastungen von Abzweigen, Armaturen, Anschlüssen und anderen Rohrleitungskomponenten führen.
Festpunkte sorgen somit für eine kontrollierte Kraftaufnahme und bilden die Grundlage für eine sichere und dauerhaft funktionierende Rohrleitungsanlage.
Durch das Zusammenspiel von Fest- und Lospunkten kann sich eine Rohrleitung bei Temperaturänderungen kontrolliert ausdehnen oder zusammenziehen. Der Festpunkt legt dabei die Ausdehnungsrichtung fest, während die Lospunkte die erforderliche Bewegung ermöglichen und gleichzeitig für eine sichere Lastabtragung sorgen.
Ohne eine abgestimmte Anordnung von Fest- und Lospunkten können unkontrollierte Rohrbewegungen entstehen. Dies kann zusätzliche Belastungen von Rohrleitungen, Armaturen, Anschlüssen und Bauwerksbefestigungen verursachen.
| Merkmal | Festpunkt | Lospunkt |
| Funktion | fixiert die Rohrleitung in Längsrichtung und verhindert axiale Bewegungen | trägt und führt die Rohrleitung, lässt Längsbewegungen zu |
| Aufgabe | Aufgabenimmt Kräfte aus thermischer Ausdehnung, Innendruck und Rohrbewegungen auf und leitet sie in den Baukörper ab | ermöglicht die temperaturbedingte Längenausdehnung der Rohrleitung |
| Wirkung | legt die Ausdehnungsrichtung der Rohrleitung fest | verhindert Zwängungen und reduziert zusätzliche Belastungen durch Rohrbewegungen |
| Typische Bauteile | PHONOLYT® Rohrleitungsfestpunkte, PHONOLYT® Knopf Festpunkte, Festpunkt-Abspannsystem FPA, STATO® Konsolenbausatz, Festpunktschellen Typ 170 FL | Gleitkörper, MPC- und MPR-Gleitkörper, Gleitschlitten, Schiebeschlitten, Schiebebügel, Pendelaufhänger |
Typische Einsatzbereiche sind Heizungs-, Kälte- und Klimaanlagen, die technische Gebäudeausrüstung (TGA) sowie Prozessrohrleitungen im Anlagen- und Industriebau. Je nach Anwendung stehen die kontrollierte Aufnahme von Ausdehnungsbewegungen, die sichere Lastabtragung, der Schallschutz oder die thermische Trennung im Vordergrund.
| Segment | Inhalt |
| Heizungs- und Sanitärinstallation | Steigleitungen und Verteilungen mit hohen Temperaturdifferenzen, schallreduzierte Festpunkte im Wohnungs- und Objektbau |
| Kälte- und Klimatechnik | Kältefestpunkte mit thermischer Isolationswirkung, Vermeidung von Kältebrücken und Tauwasser am Befestigungspunkt |
| Industrie- und Anlagenbau | Prozessrohrleitungen mit hohen Druckkräften, große Stahlrohre, Schwerlastanwendungen |
| Kunststoffrohrleitungen | Werkstoffe mit besonders großer Längenausdehnung, die eng geführte Lospunkte brauchen |
| Schallschutzkritische Bereiche | Festpunkte mit Schallreduzierung um bis zu 40 dB(A) nach DIN 4109 |
Als Lospunkte werden unter anderem Gleitlager, Gleitkörper, Gleitschlitten, Schiebeschlitten, Schiebebügel und Pendelaufhänger eingesetzt. Sie tragen und führen die Rohrleitung, ermöglichen jedoch die erforderlichen Bewegungen infolge thermischer Ausdehnung.
MÜPRO bietet hierfür aufeinander abgestimmte Systeme, von schallreduzierten Festpunkten bis hin zu Gleit- und Schiebesystemen für unterschiedliche Last- und Anwendungsbereiche.
| System | Anwendungsschwerpunkt |
| PHONOLYT® Rohrleitungsfestpunkte | Rohrleitungsfestpunkte zur Aufnahme hoher Druckkräfte mit guter Kraftübertragung und Schallreduzierung von bis zu 40 dB(A). Erhältlich als Einfachbausatz und Doppelbausatz. |

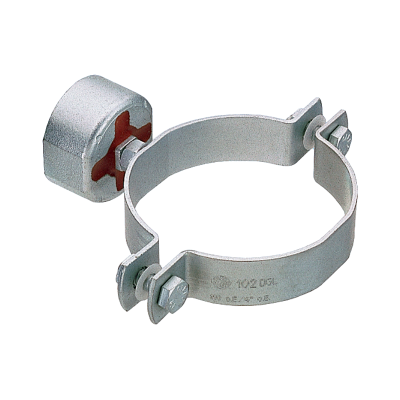

| PHONOLYT® Knopf Festpunkte | Kompakte schallreduzierte Festpunktlösung für kleinere Lastklassen, flexibel einsetzbar für Wand-, Decken- und Bodenmontage. |

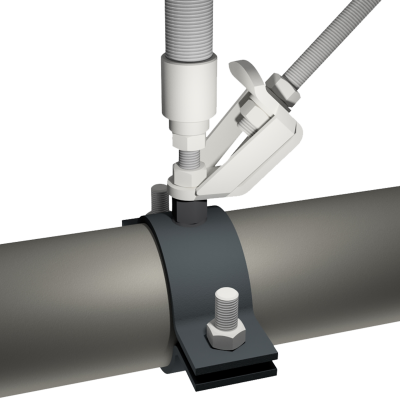

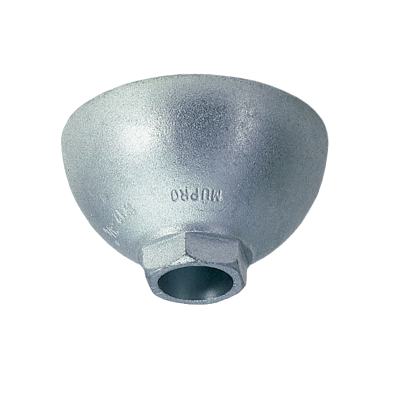

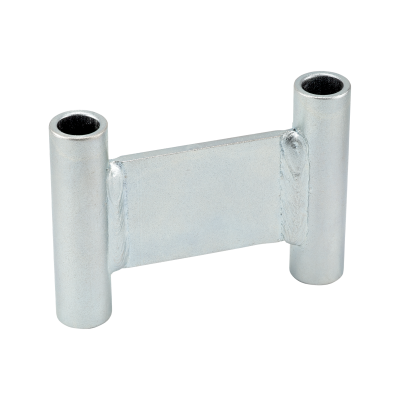

| Festpunkt-Abspannsystem FPA | Festpunktsystem zum Abspannen von Festpunkten bei unterschiedlichen Abständen zum Baukörper bei kalt- und warmgehenden Leitungen. |

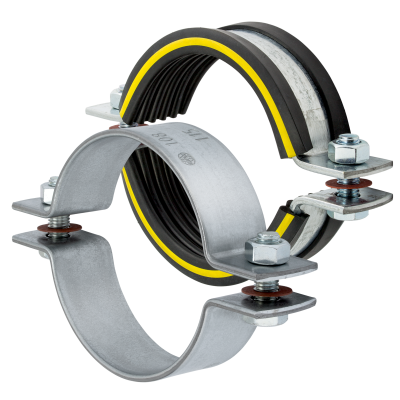

| STATO® Konsolenbausatz und STATO® Schellen | Konsolenbasierte Festpunktkonstruktion mit zweiteiligen Schellen und Hartholzschalen für die sichere Kraftübertragung in den Baukörper. |
| Konsolenbausatz Kältefestpunkt | Festpunktlösung für Kälteleitungen mit guter thermischer Isolationswirkung und zuverlässiger Lastaufnahme. |

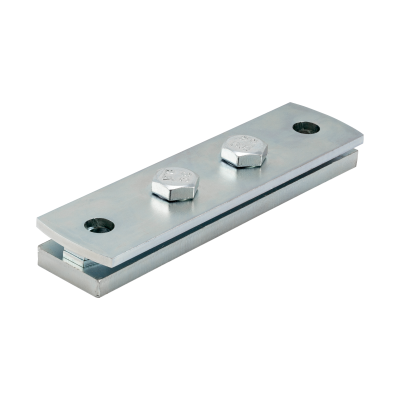

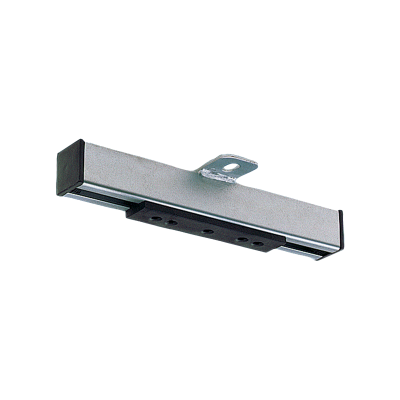

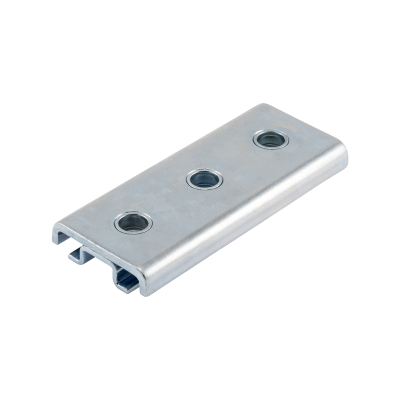

| Gleitkörper und Gleitschlitten | Lospunkte zur reibungsarmen Führung von Rohrleitungen bei thermischer Längenausdehnung. Als MPC-Gleitkörper und MPR-Gleitkörper optimal auf die jeweiligen Schienensysteme abgestimmt. |

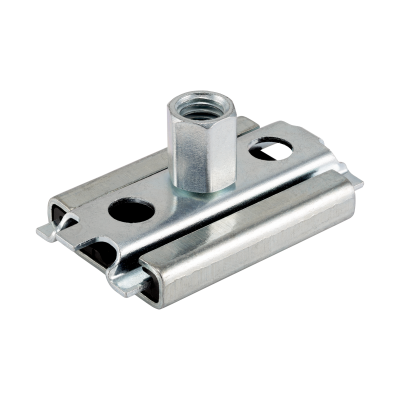

| Schiebeschlitten | Lospunkte für kontrollierte Rohrbewegungen in vier Lastklassen: 1 kN, 2,3 kN, 4 kN und 7,8 kN (Vierkant-Schiebeschlitten). Verfügbar mit Zubehör für unterschiedliche Einbausituationen, einschließlich Kreuzverbund. |
| Schiebebügel und Pendelaufhänger | Lospunktlösungen für die Führung abgehängter Rohrleitungen und Anwendungen mit geringeren Lasten. |
Festpunkte zählen zu den statisch maßgebenden Bauteilen einer Rohrleitungsanlage. Sie nehmen Kräfte aus thermischer Längenausdehnung, Innendruck und Rohrbewegungen auf und leiten diese sicher in den Baukörper ab. MÜPRO Festpunktkonstruktionen werden deshalb projektbezogen ausgelegt und mit den erforderlichen Berechnungsnachweisen dokumentiert. Die verwendeten Befestigungselemente und Dübel verfügen über die jeweils erforderlichen Zulassungen für den vorgesehenen Anwendungsbereich.
Schallreduzierte Festpunkte unterstützen die Umsetzung der Anforderungen aus DIN 4109 und VDI 4100, brandgeprüfte Konstruktionen sind nach DIN 4102 und DIN EN 1363 geprüft. Als ISO 9001:2015-zertifiziertes Unternehmen lassen wir in Deutschland fertigen.
Ein Festpunkt verbindet die Rohrleitung in Längsrichtung unverschieblich mit dem Baukörper. Er nimmt die Kräfte aus Temperaturänderung, Innendruck und Rohrreibung auf und legt fest, in welche Richtung sich die Leitung ausdehnt.
Ein Festpunkt ist erforderlich, wenn sich eine Rohrleitung aufgrund von Temperaturänderungen ausdehnt oder zusammenzieht. Er fixiert die Leitung an einer definierten Stelle und verhindert, dass sich die entstehenden Kräfte unkontrolliert auf Armaturen, Abzweige oder Anschlüsse übertragen. Zusammen mit Lospunkten ermöglicht er eine kontrollierte Aufnahme der Wärmeausdehnung.
Der Abstand zwischen Festpunkten lässt sich nicht pauschal festlegen. Er hängt vom Rohrwerkstoff, den Betriebstemperaturen und dem gewählten Dehnungsausgleich ab. Da sich beispielsweise Kunststoffrohre deutlich stärker ausdehnen als Stahlrohre, müssen Festpunktabstände und Festpunktkräfte für jedes Projekt individuell berechnet werden.
Im Rohrleitungsbau muss ein Festpunkt im Wesentlichen die Druckkräfte aus der behinderten Längenausdehnung, die Reibungskräfte der Lospunkte im zugehörigen Abschnitt sowie das Eigengewicht der Leitung aufnehmen. Die Größenordnung hängt vom Leitungsabschnitt ab und wird im statischen Nachweis ermittelt.
Der Lospunkt trägt die Leitung, gibt die Bewegung in Längsrichtung aber frei. Gleitkörper, Gleitschlitten und Schiebeschlitten reduzieren dabei die Reibung, damit sich das Rohr ohne Verkanten oder Zwängung bewegen kann.
Ein Kältefestpunkt ist ein Festpunkt für Kälteleitungen, dessen Aufbau die Dämmung an der Befestigung nicht unterbricht. Der Konsolenbausatz Kältefestpunkt bietet eine gute thermische Isolationswirkung bei zuverlässiger Lastaufnahme und vermeidet so Kältebrücken und Tauwasserbildung.
Material und Bauform unserer PHONOLYT®-Festpunkte ermöglichen eine Schallreduzierung um bis zu 40 dB(A) im Rohrleitungsbau.
MÜPRO Schiebeschlitten stehen in 1 kN, 2,3 kN und 4 kN zur Verfügung, als Vierkant-Schiebeschlitten zusätzlich mit 7,8 kN. Für den Kreuzverbund gibt es einen passenden Adapter zum Schiebeschlitten 4 kN.
