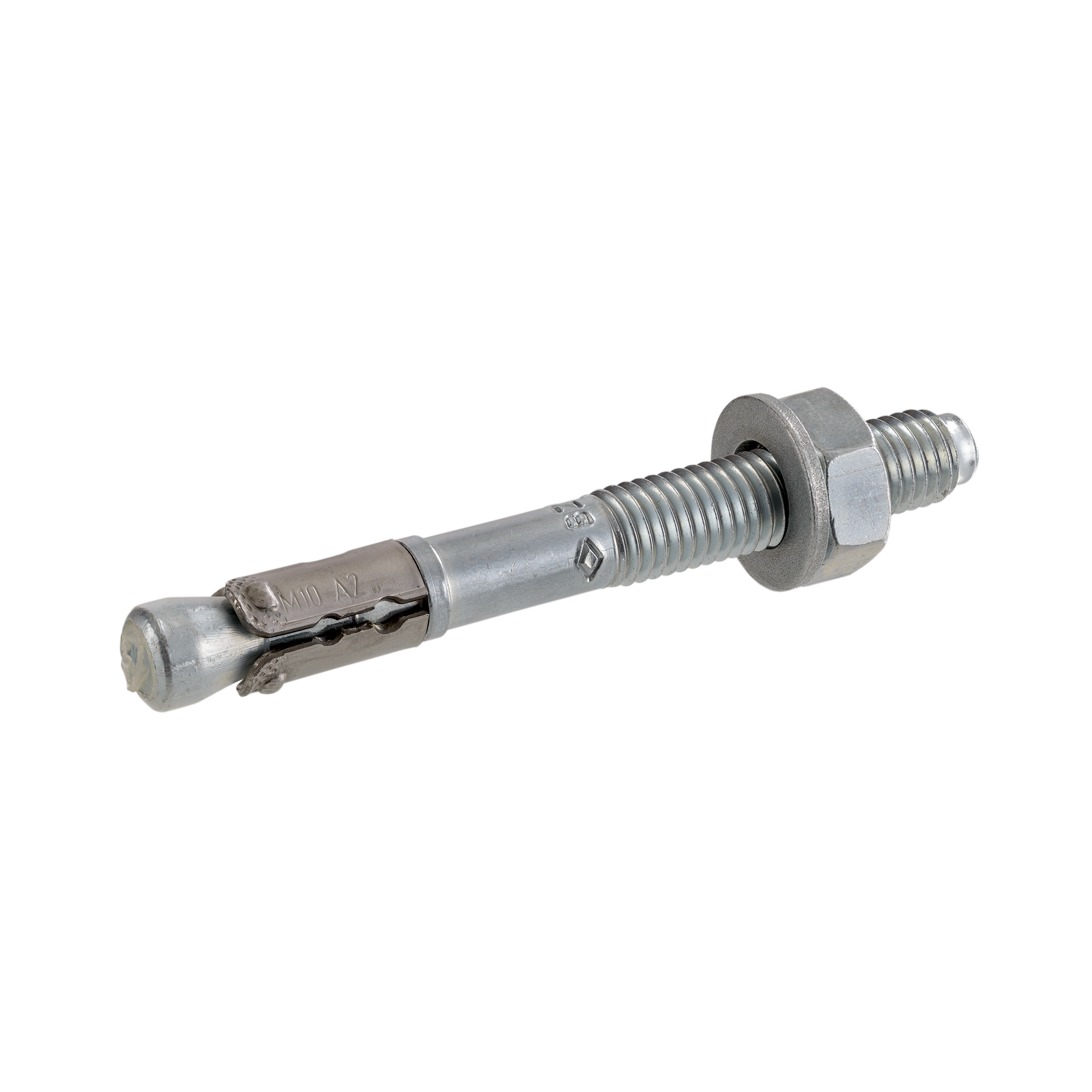

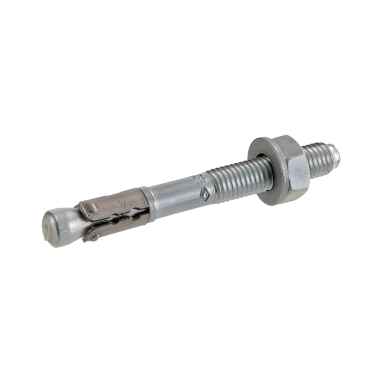

Hochleistungsanker BZ M12 | 110 | verzinkt

Hochleistungsanker BZ

Hochleistungsanker BZ, M12, Klemmstärke 15 mm oder 35 mm, verzinkt

Varianten als Liste anzeigen
Auswahl zurücksetzen
Art.-Nr.: 162175
Anschlussgewinde: M12
Länge L [mm]: 110
Oberfläche: verzinkt
Abgabeeinheit: 25 Stück
Gewicht/ME: 0,102 kg
Stück

Anwendung

  • Für Verankerungen mittelschwerer bis schwerer Lasten im gerissenen und ungerissenen Beton
  • Befestigung von Konsolen, Systemschienen, Grundplatten, Metall- und Holzkonstruktionen, Kabelkanälen, Geländern etc.
  • Auch in hartem Naturstein einsetzbar

Ihre Vorteile

  • Feste Verankerung durch geschlitzte Spreizhülse mit Zahnung
  • Kraftkontrollierte Spreizung durch Anzugsdrehmoment
  • Sichere Spreizung durch Konus mit Gleitbeschichtung
  • Europäisch technische Bewertung (ETA) für gerissenen Beton (Zugzone) und ungerissenen Beton (Druckzone)
  • Höhere Belastung bei Verwendung in der Druckzone möglich
  • Zwei Verankerungstiefen für mehr Flexibilität (max. Ankerlänge 210 mm)
  • Zugelassen für die Verwendung unter seismischen Einwirkungen der Kategorien C1 und C2 (max. Ankerlänge 210 mm)
  • Edelstahlvariante: auf Anfrage auch in HCR-Ausführung
Kurzbeschreibung
Hochleistungsanker BZ, M12, Klemmstärke 15 mm oder 35 mm, verzinkt
Untergrund
Beton gerissen (als Mehrfachbefestigung) | Naturstein, hart | Beton ungerissen (als Mehrfachbefestigung)
Typ
BZ 12-15-35/110
Produkttyp
Metalldübel
Material
Stahl
Oberfläche
verzinkt

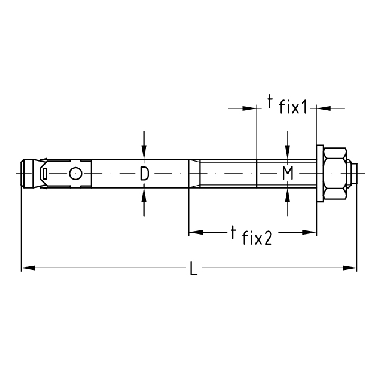

Anschlussgewinde
M12
Länge L [mm]
110
Bohrtiefe reduzierte Verankerungstiefe
70 mm
Bohr-Ø D
12 mm
Zulässige Zuglast gerissener Beton reduzierte Verankerungstiefe
6,1 kN
Zulässige Zuglast ungerissener Beton reduzierte Verankerungstiefe
8,5 kN
Zulässige Zuglast gerissener Beton Standardverankerungstiefe
7,6 kN
Verankerungstiefe hef Standardverankerungstiefe
70 mm
Setztiefe hnom Standardverankerungstiefe
80 mm
Brandschutzgeprüft
Ja
ETA Zulassung
Ja
FM
Ja
Sprinkler
Ja
Bohrtiefe Standardverankerungstiefe
90 mm
Zulässige Zuglast ungerissener Beton Standardverankerungstiefe
11,9 kN
Klemmstärke tfix Standardverankerungstiefe
15 mm
Seismik
C1/C2
Setztiefe hnomred reduzierte Verankerungstiefe
60 mm
Zolltarifnummer
73181595
eCl@ss 7.1
23-15-21-01
eCl@ss 11.1
23-15-21-01
Weitere technische Details finden Sie im Datenblatt.
