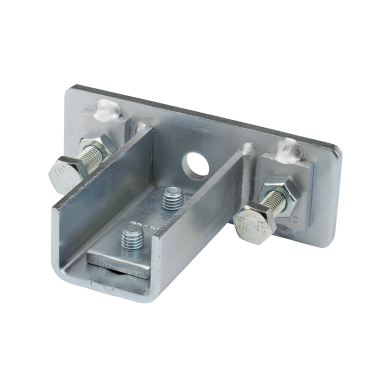

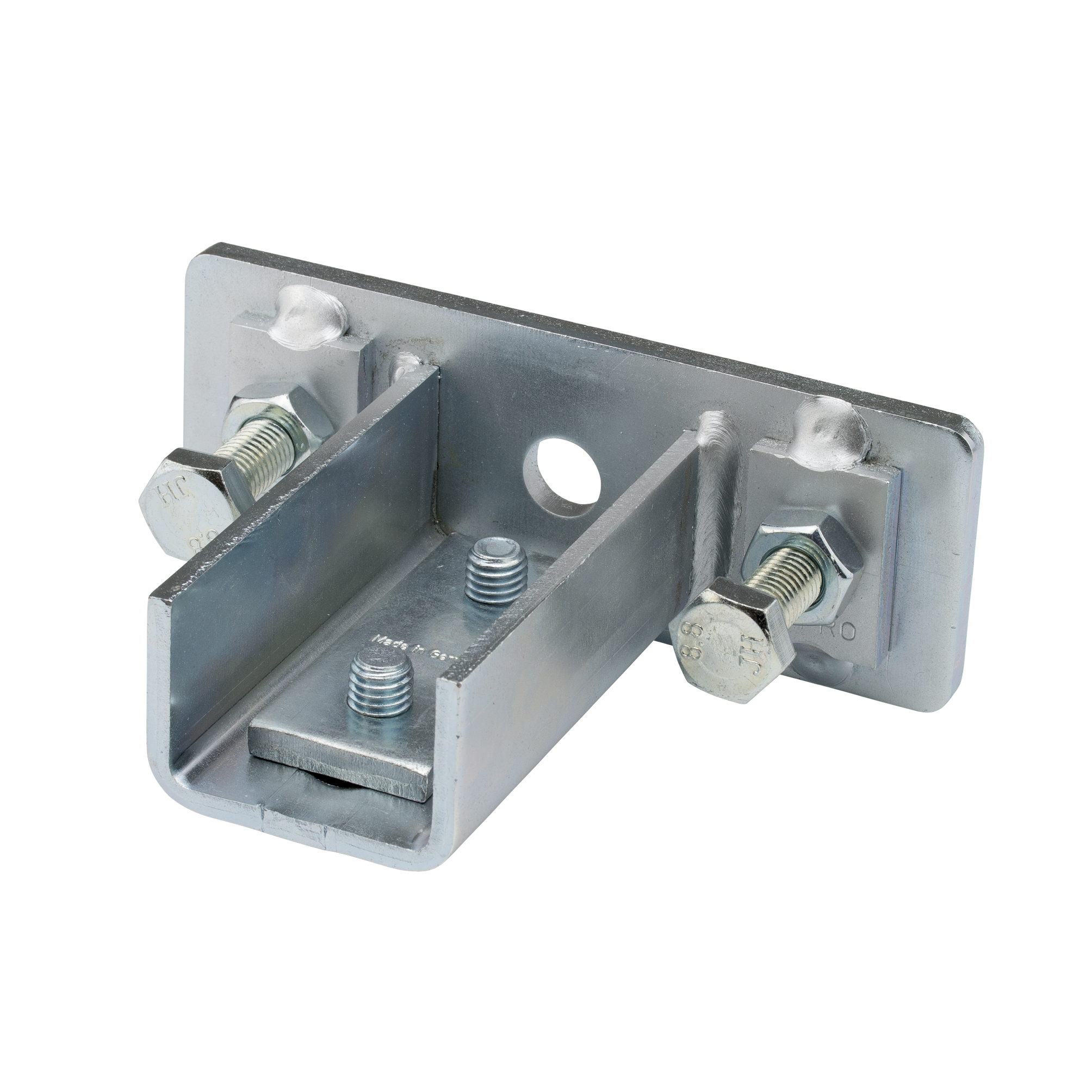

MPC-Sattelflansch Typ 3

MPC-Sattelflansch quer Typ 3 für Profile 38/24-40/80, verzinkt

Art.-Nr.: 156808
Abgabeeinheit: 8 Stück
Gewicht/ME: 0,892 kg
Stück

Anwendung

  • Sattelflansch quer mit Klemmschrauben zur sicheren und schnellen Befestigung von MPC-Schienen zwischen den Flanschen von Stahlbauprofilen

Ihre Vorteile

  • Befestigung am Stahlbauprofil ohne Bohr- und Schweißarbeiten, dadurch Zeit- und Kostenersparnis
  • Sichere Montage der MPC-Systemschienen im Schienenschlitz durch Schienendoppelmutter
  • Einfach und schnell durch Klemmschrauben zu befestigen
  • Universell einsetzbar bei unterschiedlichen Profilbreiten
Kurzbeschreibung:
MPC-Sattelflansch quer Typ 3 für Profile 38/24-40/80, verzinkt
Schienensysteme:
für MPC-Profile
Ausführung:
quer
Produkttyp:
Anbindungsteile
Material:
Stahl
Oberfläche:
verzinkt
Maß A:
136 mm
Maß b:
42 mm
Maß L:
90 mm
Maß L1:
91.5 mm
Maß s:
6 mm
Max. empfohlene Belastung für Zuschnittlänge L ≤ 500 mm:
3000 N
Max. empfohlene Belastung für Zuschnittlänge L ≤ 700 mm:
2000 N
Max. empfohlene Belastung für Zuschnittlänge L ≤ 900 mm:
1000 N
Zuschnittlänge L des Schienenabschnittes:
Trägerflanschweite (innen), TWi - 17 mm
